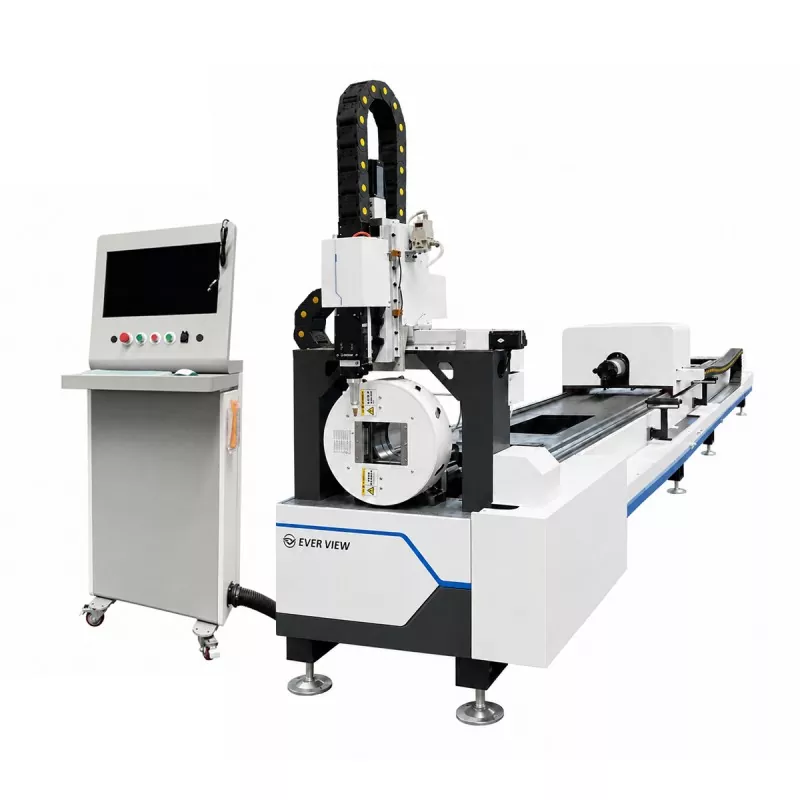

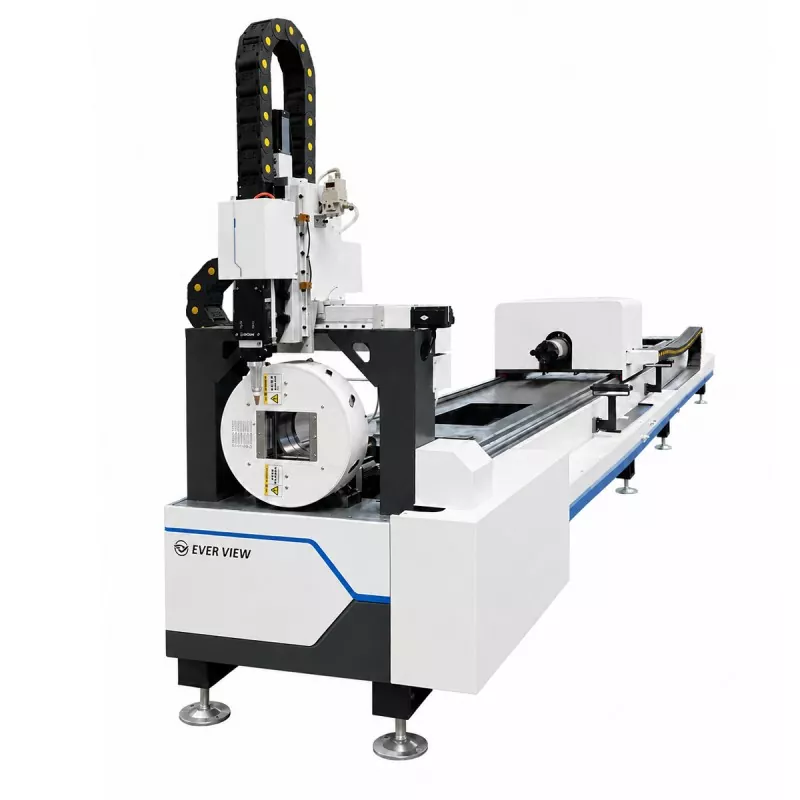

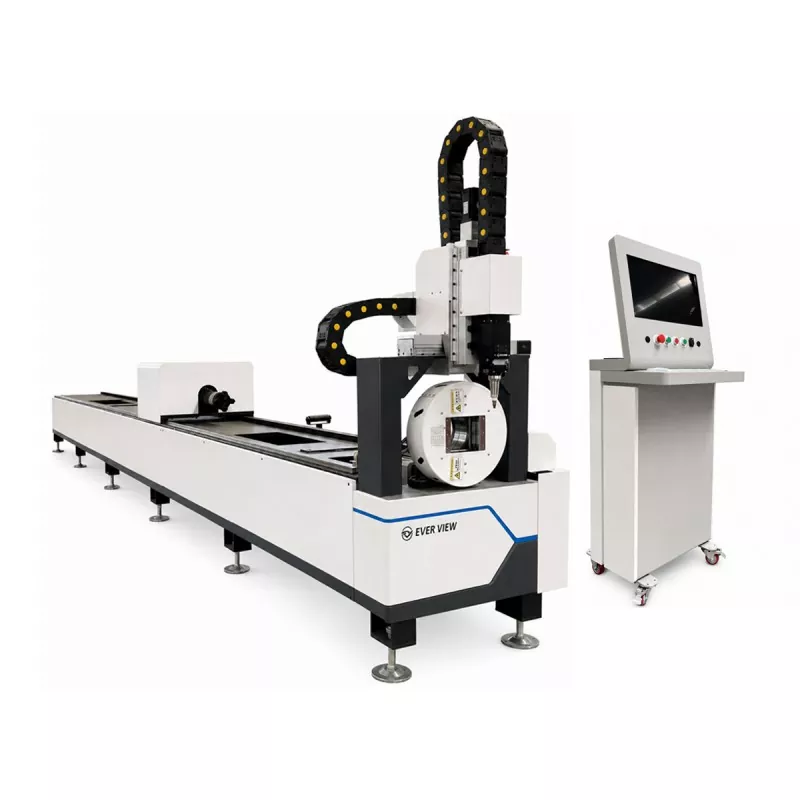

دستگاه برش تیوب لیزر فیبر اقتصادی می تواند برش لوله، برش سوراخ، شکاف، برش کانتور و برش انتهایی را در یک فرآیند برنامه ریزی شده انجام دهد. این برای مبلمان فلزی، تجهیزات تناسب اندام، اجزای خودرو، ماشین آلات کشاورزی، سازه های ساختمانی و ساخت فلز عمومی مناسب است.
اندازه لوله، جنس، ضخامت، طول و نقشه خود را برای پیکربندی دستگاه و ارزیابی برش برای ما ارسال کنید.

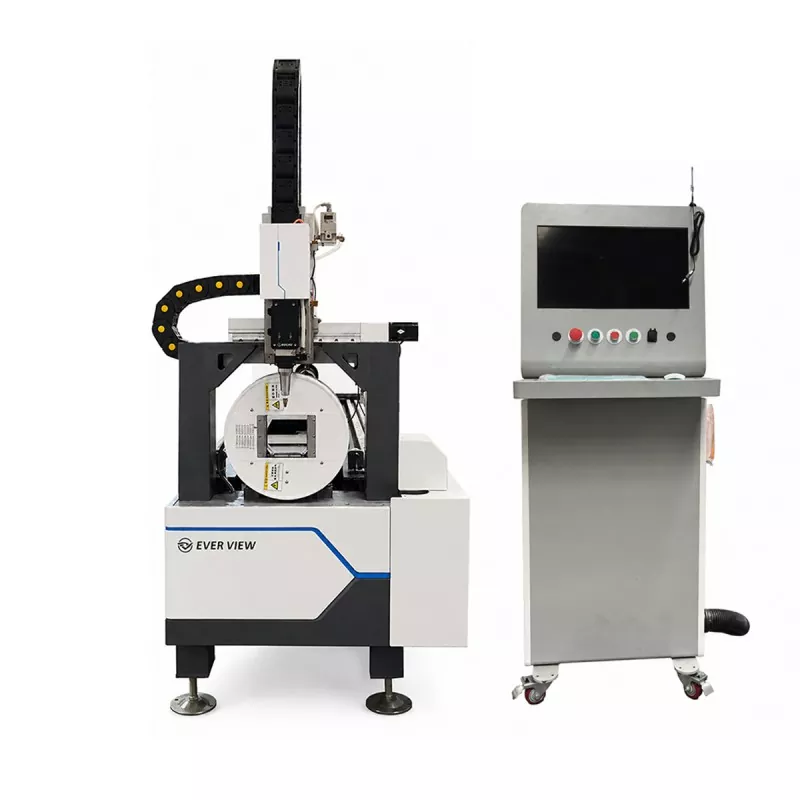

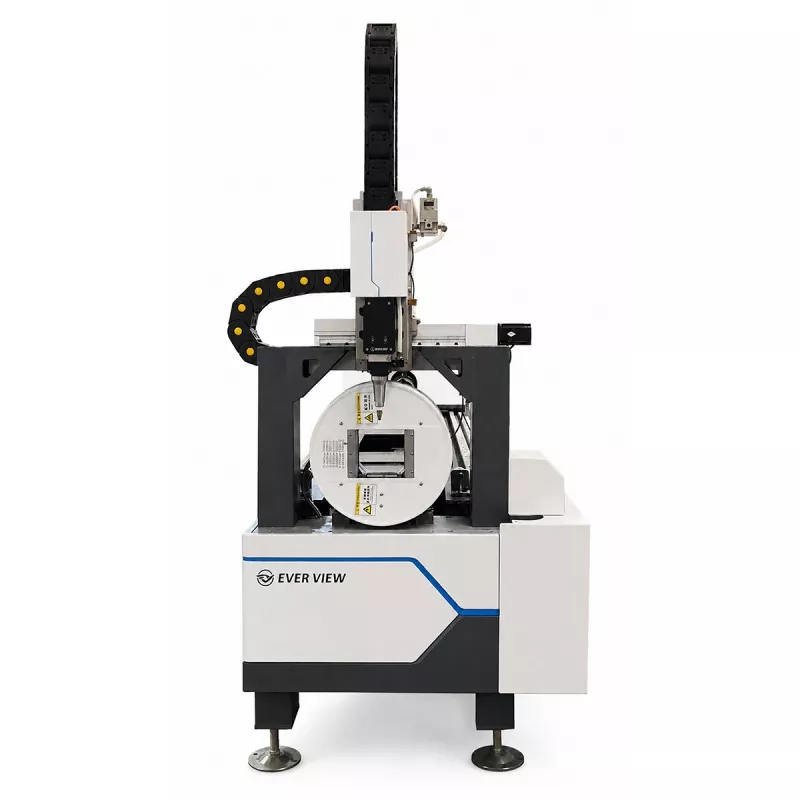

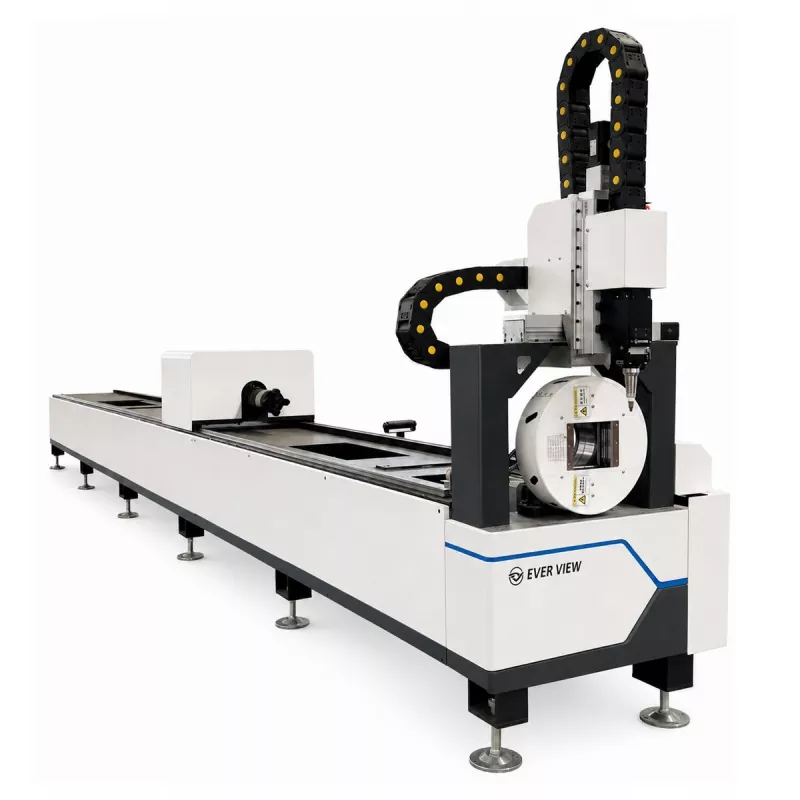

دستگاه برش تیوب لیزر فیبر اقتصادی EVER VIEW برای خریدارانی طراحی شده است که به پردازش لوله قابل اعتماد بدون پیچیدگی سیستم غیر ضروری نیاز دارند. منبع لیزر 3 کیلووات تعادل عملی بین قابلیت برش، هزینه عملیاتی و انعطاف پذیری کاربرد را فراهم می کند.
برای مرجع، یک سیستم 3 کیلوواتی با پیکربندی مناسب معمولاً میتواند دیوارههای لوله فولادی کربنی را تا حدود 10 تا 12 میلیمتر و دیوارههای لوله فولادی ضد زنگ را تا حدود 5 تا 6 میلیمتر تحت شرایط مناسب برش دهد. این ارقام به جای محدودیت های تضمین شده، مقادیر مرجع هستند. نتایج واقعی به مشخصات لوله، درجه مواد، فشار گاز، انتخاب نازل، سرعت برش، الزامات کیفیت لبه و پیکربندی ماشین بستگی دارد.
برای کارگاه هایی که وارد برش لوله لیزری می شوند، کارخانه هایی که تجهیزات اختصاصی پردازش لوله را اضافه می کنند و تولیدکنندگانی که سفارشات دسته ای کوچک یا متوسط را انجام می دهند مناسب است.
مقادیر زیر محدوده مرجع کلی برای کاربردهای معمول لوله هستند:
|
مواد |
ضخامت برش مرجع معمولی 3 کیلووات |
یادداشت های کاربردی |
|
فولاد کربن |
تقریباً 0.8-12 میلی متر |
برش اکسیژن معمولاً برای مقاطع ضخیم تر استفاده می شود. نیتروژن ممکن است زمانی انتخاب شود که لبه تمیزتر مورد نیاز باشد |
|
فولاد ضد زنگ |
تقریباً 0.8-6 میلی متر |
نیتروژن معمولاً برای کاهش اکسیداسیون و بهبود ظاهر لبه استفاده می شود |
|
فولاد گالوانیزه |
تقریباً 0.8-5 میلی متر |
پارامترهای برش باید رفتار پوشش و کنترل دود را در نظر بگیرند |
|
آلومینیوم |
تقریباً 0.8-4 میلی متر |
ظرفیت واقعی به شدت به آلیاژ، هندسه لوله و اتلاف گرما بستگی دارد |
|
برنج یا مس |
تقریباً 0.8-3 میلی متر |
به منبع لیزر مناسب، سر برش، گاز و پیکربندی پارامتر نیاز دارد |
حداکثر ضخامت عملی ممکن است برای لوله های با قطر کوچک، پروفیل های پیچیده، تولید با سرعت بالا، یا الزامات سخت کیفیت لبه کمتر باشد. قبل از تایید نهایی، آزمایش برش با استفاده از لوله واقعی خریدار توصیه می شود.
سرعت برش بر اساس ضخامت دیوار، درجه مواد، شکل لوله، گاز برش، قطر نازل، موقعیت کانونی و کیفیت لبه مورد نیاز متفاوت است. مقادیر زیر محدوده مرجع کلی برای مقاطع مستقیم مواد لوله معمولی هستند:
|
جنس و ضخامت |
سرعت برش مرجع با لیزر 3 کیلو وات |
|
فولاد کربن، 2 میلی متر |
تقریباً 4-8 متر در دقیقه |
|
فولاد کربن، 4 میلی متر |
تقریباً 2-4 متر در دقیقه |
|
فولاد کربن، 6 میلی متر |
تقریباً 1.2-2.5 متر در دقیقه |
|
فولاد کربن، 10 میلی متر |
تقریباً 0.5-1.2 متر در دقیقه |
|
فولاد ضد زنگ، 2 میلی متر |
تقریباً 3-6 متر در دقیقه |
|
فولاد ضد زنگ، 4 میلی متر |
تقریباً 1.2-2.5 متر در دقیقه |
|
فولاد ضد زنگ، 6 میلی متر |
تقریباً 0.5-1.2 متر در دقیقه |
|
فولاد گالوانیزه، 2 میلی متر |
تقریباً 3-6 متر در دقیقه |
|
آلومینیوم، 2 میلی متر |
تقریباً 4-8 متر در دقیقه |
این سرعت ها فقط برای ارزیابی اولیه هستند. برش سوراخ، شکاف، گوشه های تیز، خطوط کوچک و برش انتهایی معمولاً به سرعت کمتری نسبت به برش خط مستقیم نیاز دارد. خریداران باید سرعت برش و کیفیت لبه نهایی را هنگام مقایسه پیکربندی ماشین ارزیابی کنند.
توان لیزر باید با توجه به ضخامت مواد مورد نیاز، سرعت تولید و حجم کار انتخاب شود تا حداکثر توان به تنهایی.
|
قدرت لیزر |
محدوده کاربرد معمولی |
مزایا |
محدودیت ها |
|
2 کیلو وات |
فولاد کربن نازک، فولاد ضد زنگ، فولاد گالوانیزه و لوله های سبک کار می کنند |
سرمایه گذاری اولیه کمتر و تقاضای عملیاتی کمتر |
ضخامت برش کمتر و پردازش کندتر برای لوله های متوسط یا ضخیم |
|
3 کیلو وات |
برش لوله همه منظوره برای ساخت کوچک و متوسط |
قابلیت برش متوازن، سرعت، هزینه و انعطاف پذیری کاربرد |
ممکن است برای تولید مکرر دیوار ضخیم کافی نباشد |
|
4 کیلو وات |
تولید با حجم بالاتر و لوله های کربن یا فولاد ضد زنگ ضخیم تر |
سرعت برش بیشتر و حاشیه ضخامت بیشتر |
هزینه تجهیزات بالاتر، تقاضای برق و نیازهای عملیاتی |
در مقایسه با یک ماشین 2 کیلوواتی، مدل 3 کیلووات معمولاً محدوده پردازش گستردهتری و بهرهوری بالاتر برای لولههای با ضخامت متوسط ارائه میکند. در مقایسه با یک ماشین 4 کیلوواتی، معمولاً سرمایه گذاری کمتر و عملکرد اقتصادی تری را ارائه می دهد، در حالی که از سرعت و حداکثر ظرفیت ضخامت صرف نظر می کند.
برای خریدارانی که عمدتاً لوله های مبلمان دیوار نازک را پردازش می کنند، ممکن است یک سیستم 2 کیلو وات کافی باشد. برای سفارشات مخلوط شامل فولاد کربنی با ضخامت متوسط و لوله های فولادی ضد زنگ، 3 کیلو وات اغلب یک انتخاب عملی است. برای تولید مداوم لوله های ضخیم تر یا سفارشات با حجم بالا، یک پیکربندی 4 کیلو وات ممکن است بهره وری بهتری را ارائه دهد.
دستگاه برش تیوب لیزر فیبر اقتصادی از پروفیل های گرد، مربع، مستطیل و انتخابی خاص مطابق با پیکربندی نهایی پشتیبانی می کند. مواد قابل استفاده ممکن است شامل فولاد کربن، فولاد ضد زنگ، فولاد گالوانیزه، آلومینیوم و سایر فلزات قابل برش لیزری باشد.
محدوده برش واقعی به درجه مواد، ضخامت دیوار، مشخصات لوله، گاز برش، کیفیت لبه مورد نیاز و سرعت تولید بستگی دارد.
برنامه نویسی دیجیتال به اپراتورها اجازه می دهد تا طول لوله، موقعیت سوراخ ها، خطوط و شکل انتهایی را بدون تهیه ابزار مکانیکی اختصاصی برای هر طرح تغییر دهند. این باعث می شود دستگاه برای تولید تکراری، ساخت سفارشی، نمونه های اولیه و سفارشات ترکیبی مناسب باشد.

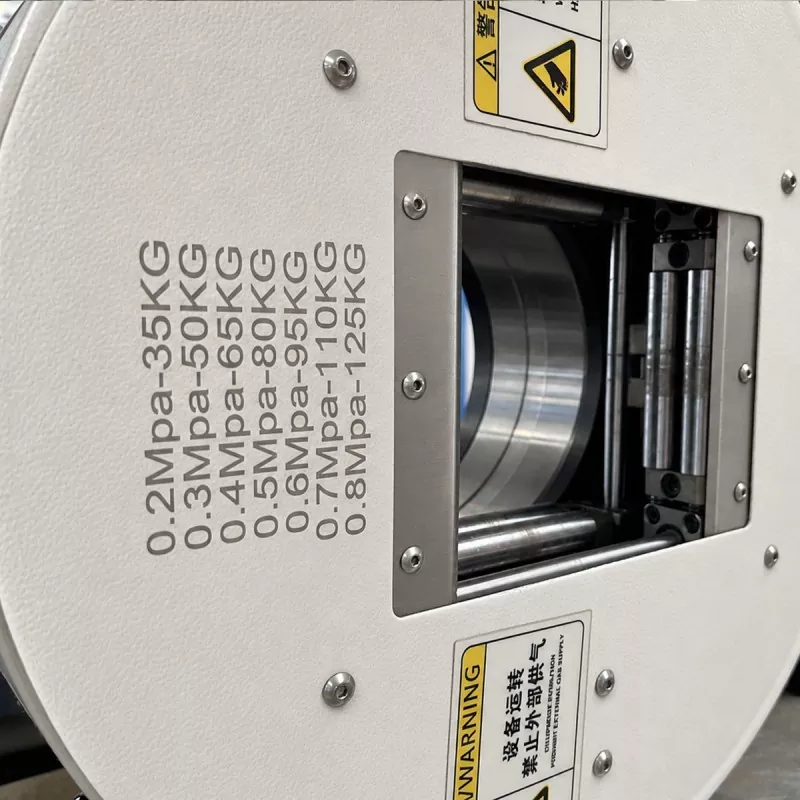

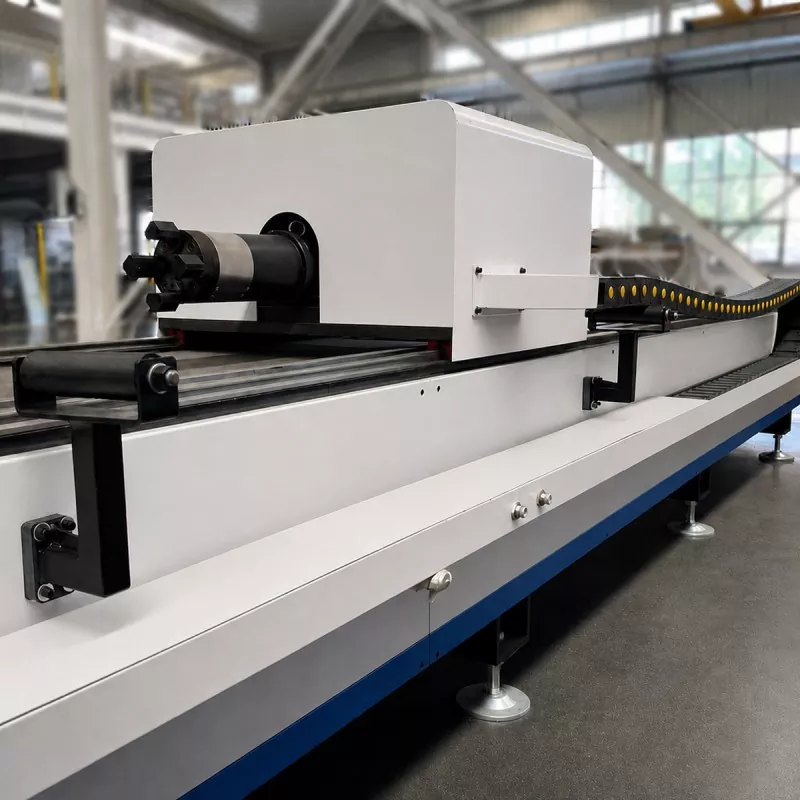

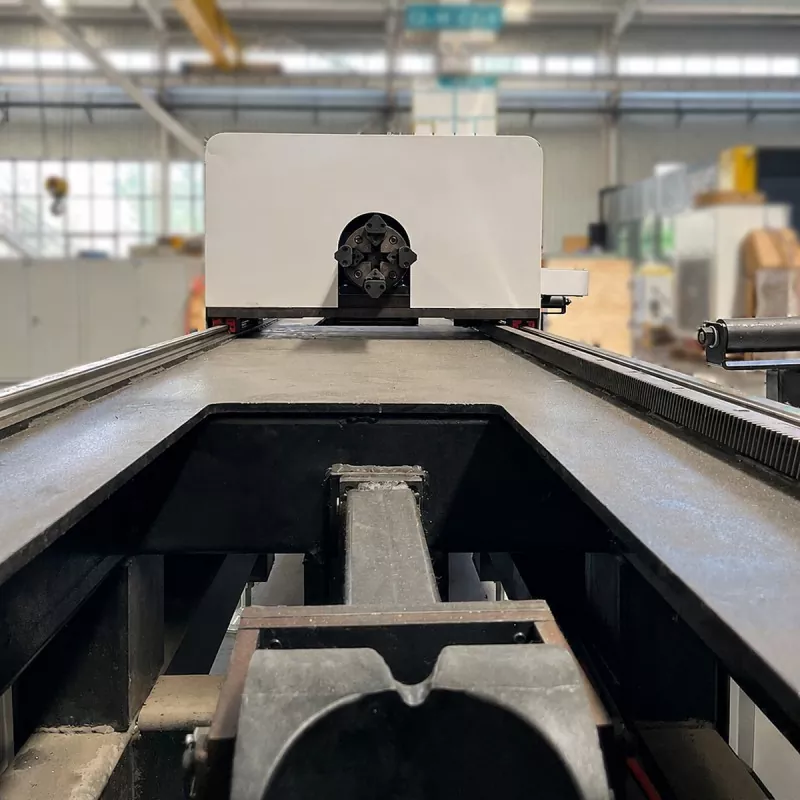

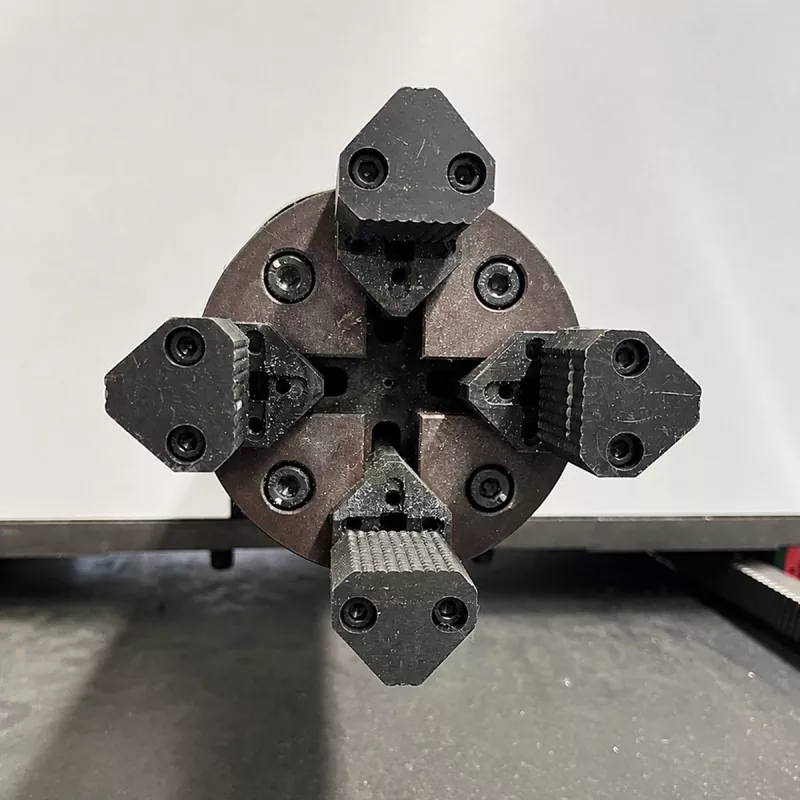

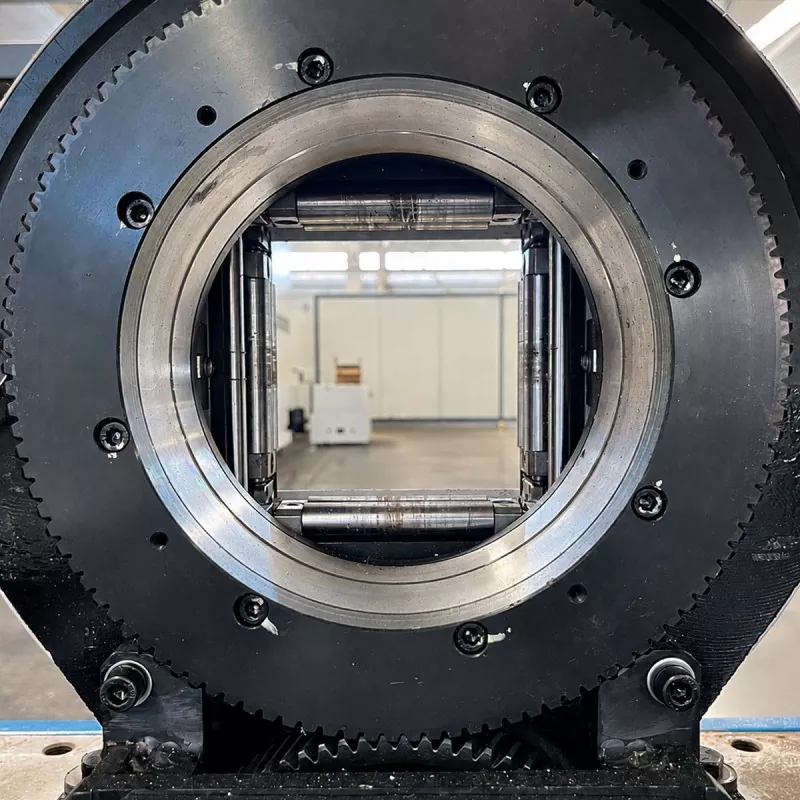

چاک جهانی لوله های گرد و مربعی را در خود جای می دهد و به کاهش تغییرات فیکسچر بین قطعات کار مختلف کمک می کند. گیره پایدار از برش دقیق سوراخ ها، شکاف ها، خطوط و برش های اطراف چندین طرف لوله پشتیبانی می کند.
سرعت چاک می تواند تا 120 دور در دقیقه برسد.
برای قطعات مناسب، دستگاه میتواند آمادهسازی مربوط به اندازهگیری، برش، سوراخکاری، شکافگیری و برش انتهایی را در یک فرآیند برنامهریزی شده ترکیب کند. این ممکن است علامت گذاری دستی، بستن مکرر، انتقال قطعه کار و ماشینکاری ثانویه را کاهش دهد.
بهبود واقعی به هندسه لوله، مواد، حجم تولید و گردش کار موجود بستگی دارد.
دستگاه برش تیوب لیزر فیبر اقتصادی برای کاربردهای مبلمان فلزی مانند میز، صندلی، قفسه بندی، چارچوب تخت و سایر اجزای مبلمان لوله ای مناسب است.
برای تجهیزات تناسب اندام، می تواند فریم ها، براکت ها، تکیه گاه ها و قطعات اتصال مورد استفاده در تجهیزات بدنسازی را پردازش کند.
در تولید قطعات خودرو، می توان از آن برای سازه های لوله ای منتخب، براکت ها، تکیه گاه ها و قطعات خودروی ساخته شده استفاده کرد.
برای ماشین آلات کشاورزی، کاربردهای معمولی شامل قاب ها، حفاظ ها، تکیه گاه ها و اجزای اتصال است.
در ساخت سازه های ساختمانی، می تواند لوله های ساختاری، نرده ها، تکیه گاه ها و اجزای چارچوب را پردازش کند.
برای ساخت فلز عمومی، دستگاه برای قطعات سفارشی، نمونه های اولیه، ساخت قراردادی و سفارشات ترکیبی مناسب است.

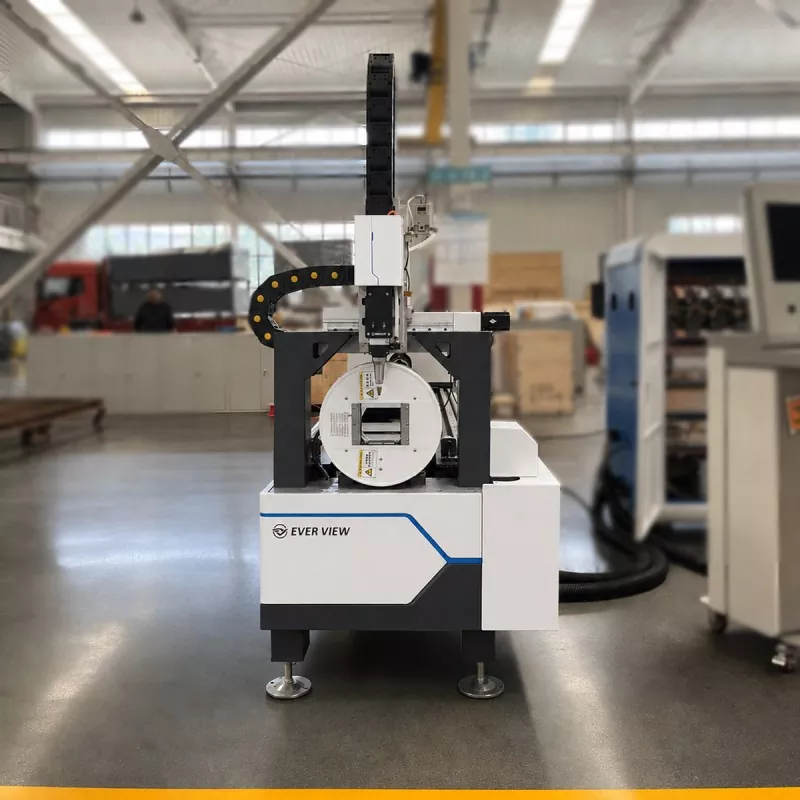

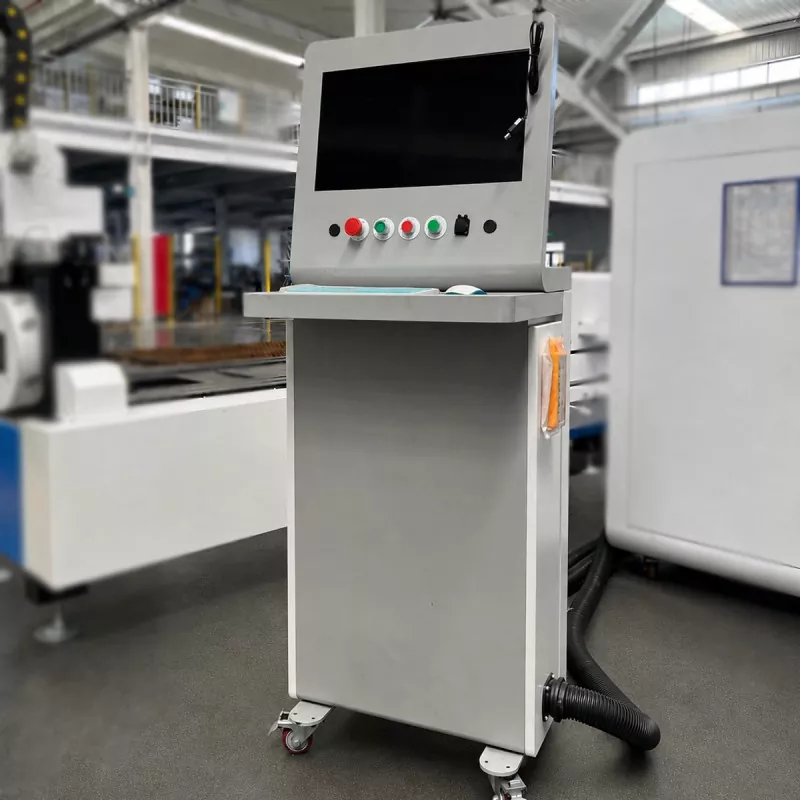

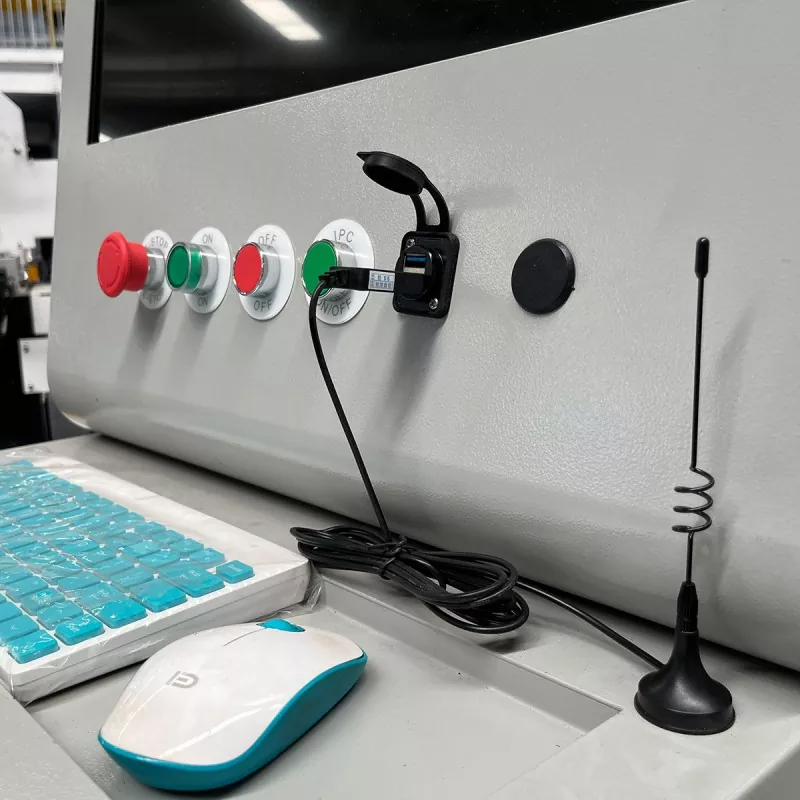

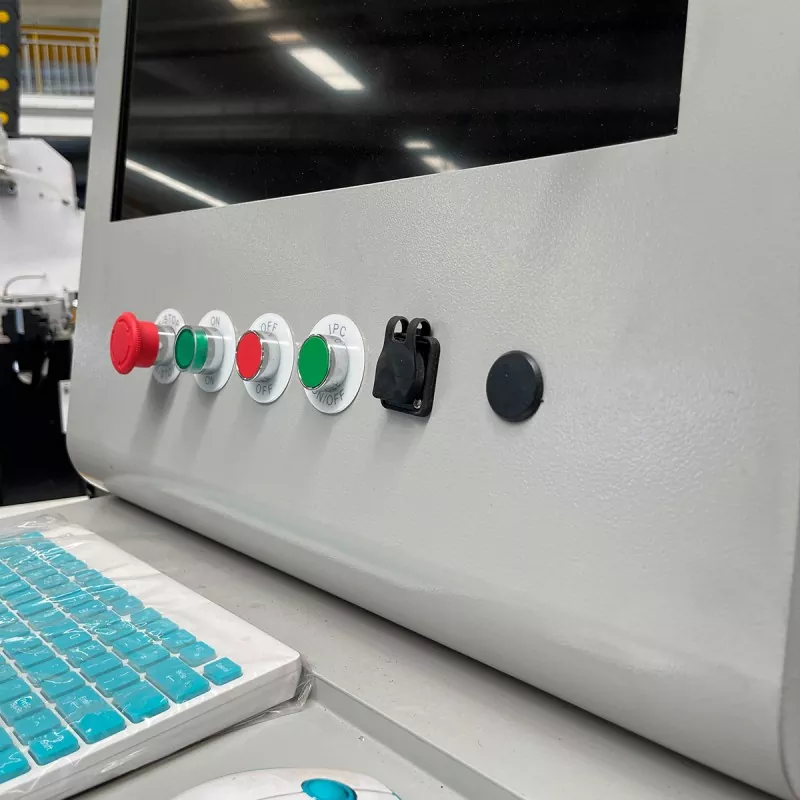

این دستگاه دسترسی به منطقه بارگیری، سیستم چاک و منطقه برش را برای عملیات و بازرسی روزانه فراهم می کند. اپراتورها می توانند برنامه ها را با توجه به نقشه های تولید تغییر دهند، که برای تولید کنندگان با تغییرات مکرر محصول مفید است.

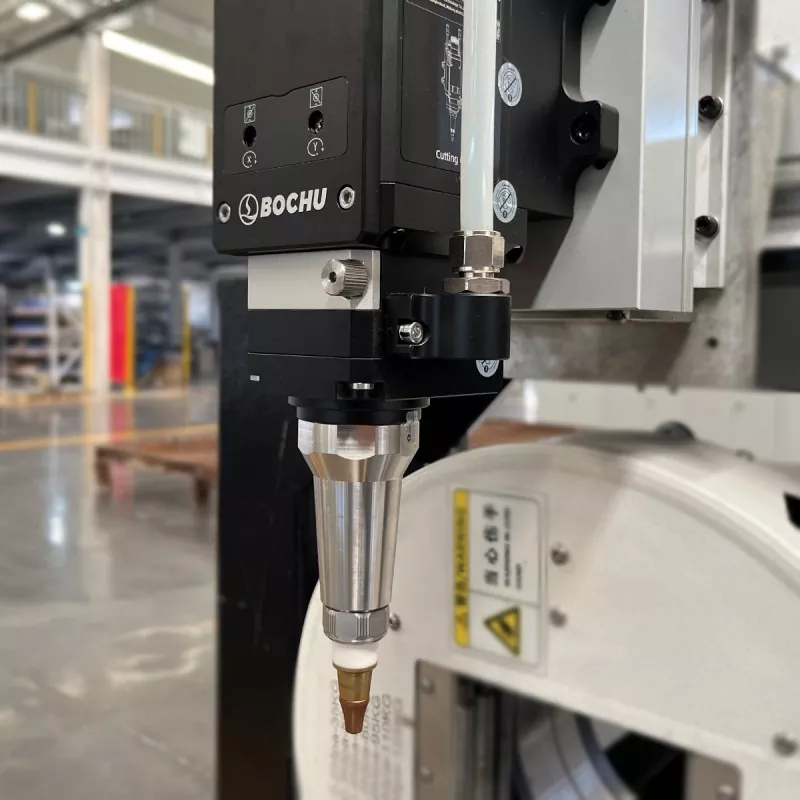

تعمیر و نگهداری معمول باید شامل بازرسی و تمیز کردن چاک، اجزای راهنما، محافظ سر برش، سیستم خنک کننده، سیستم گاز، نقاط روغن کاری و اتصالات الکتریکی باشد. نازل ها، لنزهای محافظ و سایر مواد مصرفی باید بررسی و در صورت لزوم تعویض شوند.
پیکربندی نهایی باید با توجه به کاربرد واقعی به جای قدرت لیزر به تنهایی انتخاب شود.
قبل از درخواست قیمت، خریداران باید شکل و ابعاد لوله، حداکثر و حداقل اندازه لوله، طول لوله، مواد و ضخامت دیواره، حجم تولید مورد انتظار، نقشههای معمولی قطعات، سرعت برش مورد نیاز، الزامات کیفیت لبه، فضای کارگاه و منبع تغذیه، گاز برش و تجهیزات کمکی را تایید کنند.
یک نمونه برش بر اساس مواد و نقشه های واقعی خریدار قبل از انتخاب تجهیزات نهایی توصیه می شود.
|
مورد |
مشخصات |
|
قدرت لیزر |
3 کیلو وات |
|
حداکثر قطر لوله |
120 میلی متر |
|
حداکثر طول لوله |
6100 میلی متر |
|
اشکال لوله قابل اجرا |
پروفیل های گرد، مربع، مستطیل و منتخب |
|
مرجع حداکثر ضخامت فولاد کربنی |
تقریباً 10-12 میلی متر، بسته به شرایط مواد و فرآیند |
|
مرجع حداکثر ضخامت فولاد ضد زنگ |
تقریباً 5-6 میلی متر، بسته به شرایط مواد و فرآیند |
|
سرعت چاک |
تا 120 دور در دقیقه |
|
شتاب |
تا 1.0G |
|
دقت موقعیت یابی |
0.03 ± میلی متر |
|
تکرار دقت موقعیت یابی |
0.03 ± میلی متر |
|
توابع پردازش اصلی |
برش لوله، برش سوراخ، شکاف، برش کانتور و پیرایش انتهایی |
|
مواد معمولی |
فولاد کربن، فولاد ضد زنگ، فولاد گالوانیزه، آلومینیوم و سایر فلزات مناسب |
ضخامت و سرعت برش نهایی باید با توجه به مواد، ابعاد لوله، ضخامت دیواره، گاز برش، کیفیت لبه مورد نیاز و هدف تولید تایید شود.
می توان آن را برای فولاد کربن، فولاد ضد زنگ، فولاد گالوانیزه، آلومینیوم و سایر فلزات مناسب قابل برش لیزری پیکربندی کرد. قابلیت واقعی به درجه مواد، ضخامت، مشخصات لوله، گاز برش و الزامات کیفیت لبه بستگی دارد.
به عنوان یک مرجع کلی، مدل 3 کیلو وات می تواند دیواره های لوله فولادی کربنی را تا حدود 10-12 میلی متر و دیواره های لوله فولادی ضد زنگ تا حدود 5-6 میلی متر را تحت شرایط مناسب پردازش کند. این ارزش ها محدودیت های جهانی نیستند. عملکرد واقعی باید از طریق آزمایش مواد، ابعاد لوله و کیفیت لبه مورد نیاز خریدار تأیید شود.
برای لوله های معمولی با ضخامت نازک و متوسط، سرعت مرجع ممکن است از حدود 0.5 تا 8 متر در دقیقه بسته به جنس و ضخامت متغیر باشد. به عنوان مثال، فولاد کربن 2 میلی متری ممکن است تقریباً به 4-8 متر در دقیقه برسد، در حالی که فولاد ضد زنگ 6 میلی متر ممکن است تقریباً 0.5-1.2 متر در دقیقه کار کند. برش سوراخ، شکاف، گوشه ها و خطوط پیچیده معمولاً به سرعت کمتری نیاز دارند.
کاربرد استاندارد شامل لوله های گرد، مربع و مستطیل است. پروفیل های ویژه انتخابی نیز ممکن است پس از تأیید ابعاد و الزامات گیره آنها امکان پذیر باشد.
حداکثر قطر لوله 120 میلی متر و حداکثر طول لوله 6100 میلی متر است. محدوده قابل استفاده باید با توجه به شکل لوله، ضخامت دیواره، روش بارگذاری و پیکربندی نهایی تایید شود.
بله. دستگاه برش تیوب لیزر فیبر اقتصادی می تواند علاوه بر برش لوله ها به طول، برش سوراخ، شکاف، برش کانتور و برش انتهایی را انجام دهد.
یک منبع لیزر 3 کیلوواتی برای بسیاری از کاربردهای معمول پردازش لوله مناسب است. به طور کلی از یک سیستم 2 کیلو وات برای لوله های با ضخامت متوسط توانمندتر و از یک سیستم 4 کیلو وات برای نیازهای تولید متوسط مقرون به صرفه تر است. انتخاب صحیح به مواد، ضخامت، اندازه لوله، سرعت برش، حجم تولید و کیفیت لبه بستگی دارد. خریداران باید اطلاعات واقعی قطعه کار را برای ارزیابی ارائه دهند.
زمانی که بیشتر کارها شامل لولههای دیوار نازک است و کنترل سرمایهگذاری در اولویت است، 2 کیلو وات را انتخاب کنید. 3 کیلو وات را برای طیف متعادلی از کاربردهای فولاد کربن معمولی، فولاد ضد زنگ و لوله گالوانیزه انتخاب کنید. هنگامی که به سرعت تولید بالاتر، مواد ضخیم تر یا عملیات سنگین مداوم نیاز است، 4 کیلو وات را انتخاب کنید.
دقت تعیین موقعیت 0.03 ± میلی متر، با دقت موقعیت یابی مجدد 0.03 ± میلی متر است. دقت واقعی قطعه همچنین به صافی لوله، گیره، کالیبراسیون دستگاه، پارامترهای برش و تنظیمات برنامه بستگی دارد.
EVER VIEW از مشتریان در انتخاب ماشین، پیکربندی، ارزیابی برنامه، برش نمونه و آماده سازی قبل از ارسال پشتیبانی می کند.
مشتریان می توانند ابعاد لوله، مواد، ضخامت، الزامات تولید و نقشه ها را برای بررسی فنی ارائه دهند. پیکربندی های سفارشی شده را نیز می توان با توجه به نیازهای خاص پردازش لوله مورد بحث قرار داد.
این برش لیزری لوله 3 کیلوواتی اقتصادی تعادل عملی بین سرمایه گذاری، قابلیت پردازش و قابلیت استفاده روزانه را ارائه می دهد. برای خریدارانی که به محلول لیزر فیبر برای لولههای فلزی معمولی، ظرفیت برش مرجع تقریباً 10-12 میلیمتر برای فولاد کربنی و 5-6 میلیمتر برای فولاد ضد زنگ، برنامهریزی دیجیتال انعطافپذیر، گیره جهانی و کاهش عملیات ثانویه نیاز دارند، مناسب است.
در مقایسه با دستگاه 2 کیلووات، ظرفیت بیشتری را برای مواد با ضخامت متوسط فراهم می کند. در مقایسه با دستگاه 4 کیلووات، می تواند راه حل اقتصادی تری را برای خریدارانی که به حداکثر ضخامت یا تولید مداوم با سرعت بالا نیاز ندارند، ارائه دهد.
انتخاب دستگاه برش لوله باید بر اساس قطعه کار واقعی باشد و نه تنها بر اساس مشخصات.
اندازه لوله، جنس، ضخامت، طول، حجم تولید، سرعت برش مورد نیاز، و ترسیم قطعات را برای ارزیابی برنامه و پیکربندی ماشین برای EVER VIEW ارسال کنید.
